Film Tipi Dolgu
Teknik Özellikler

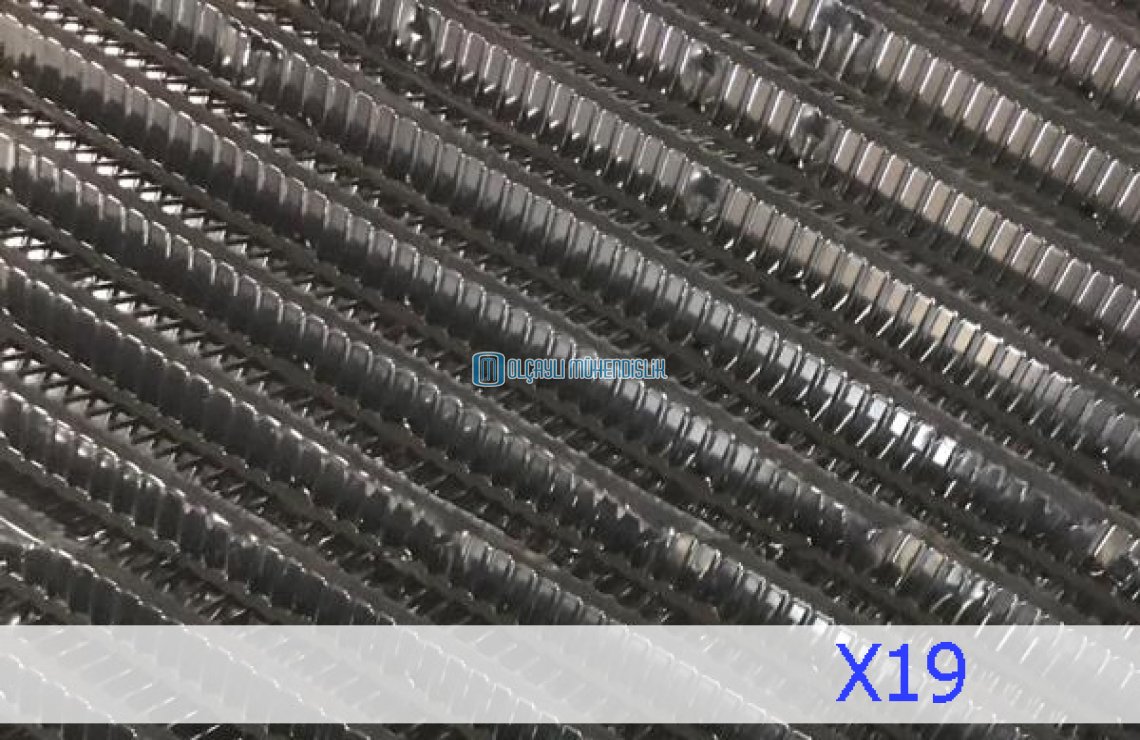

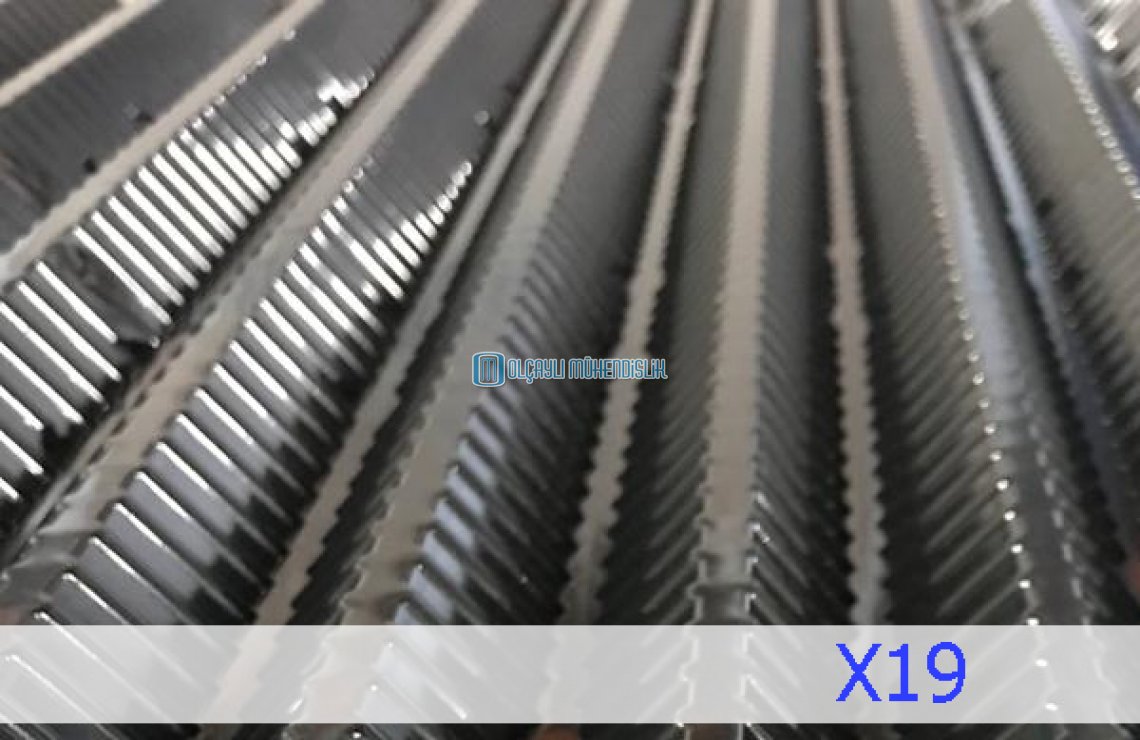

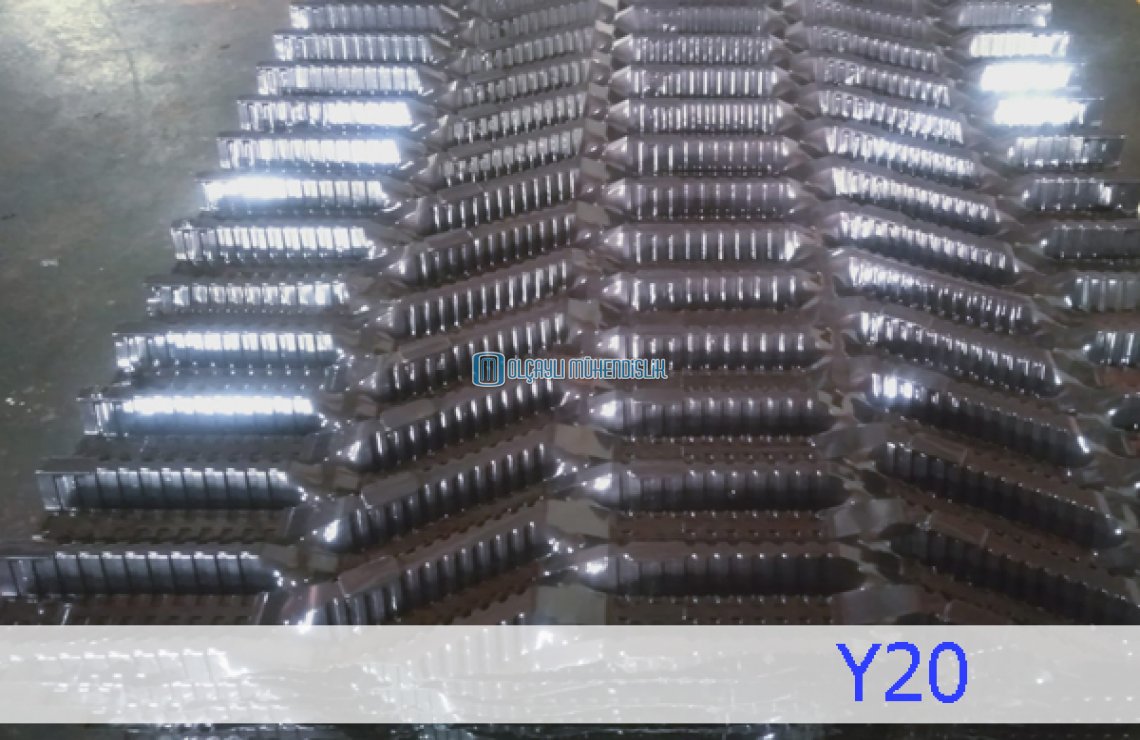

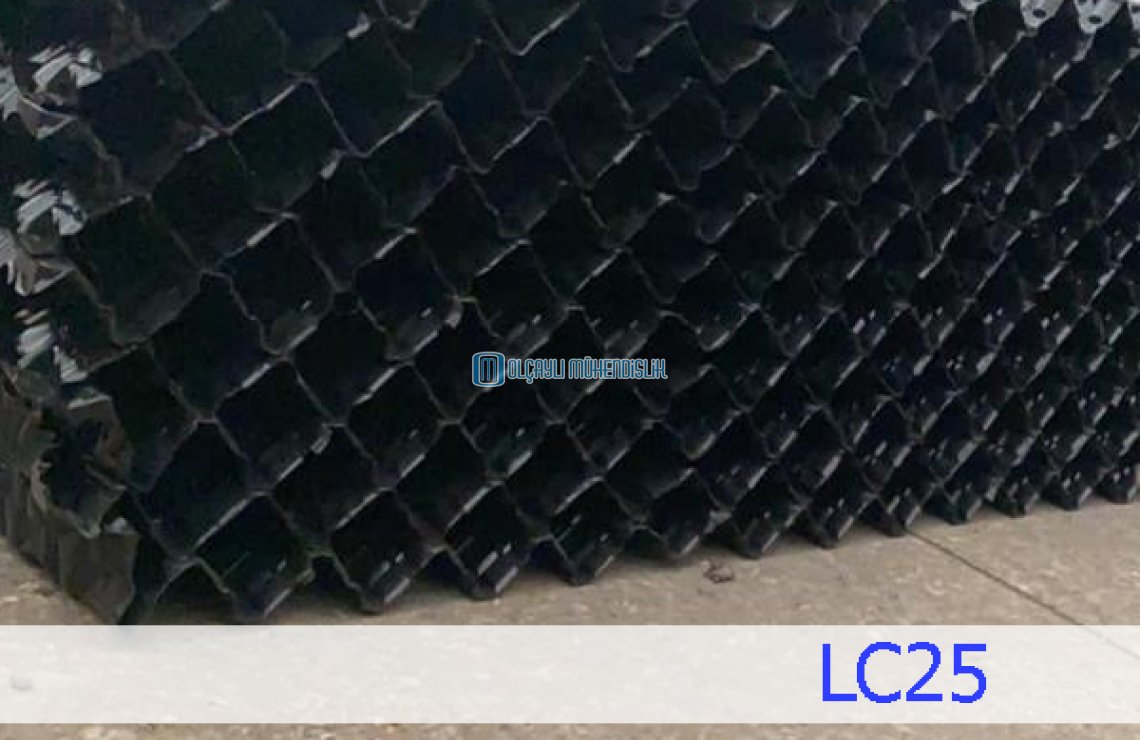

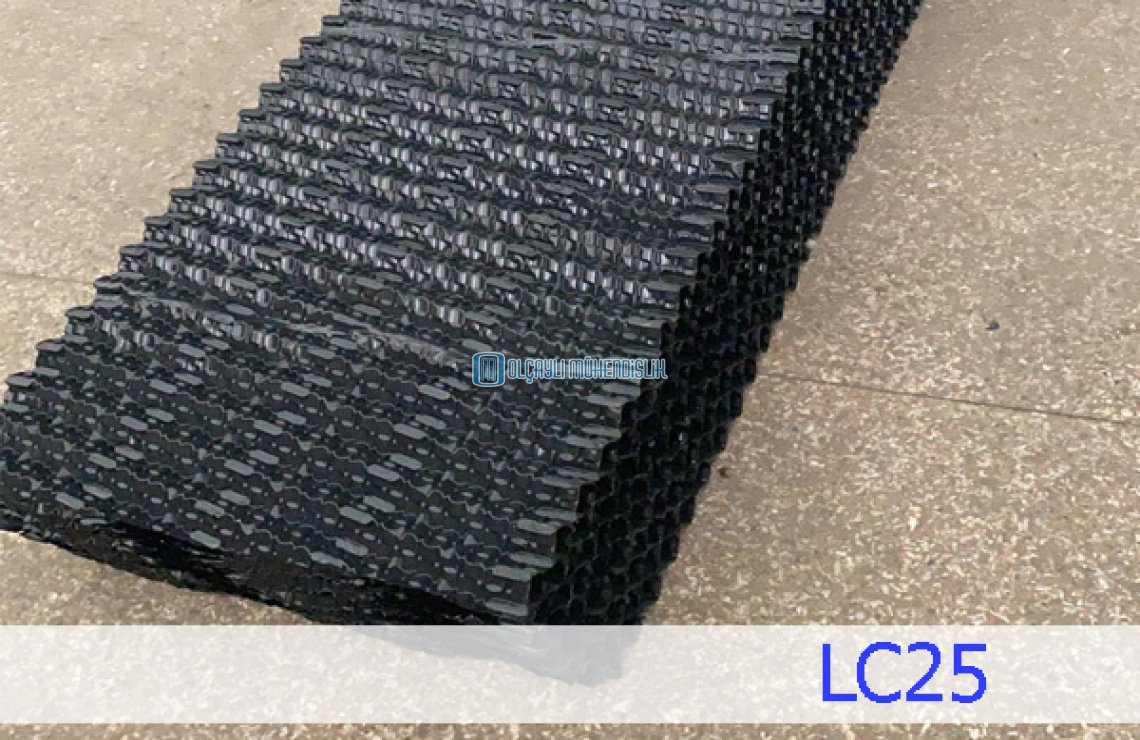

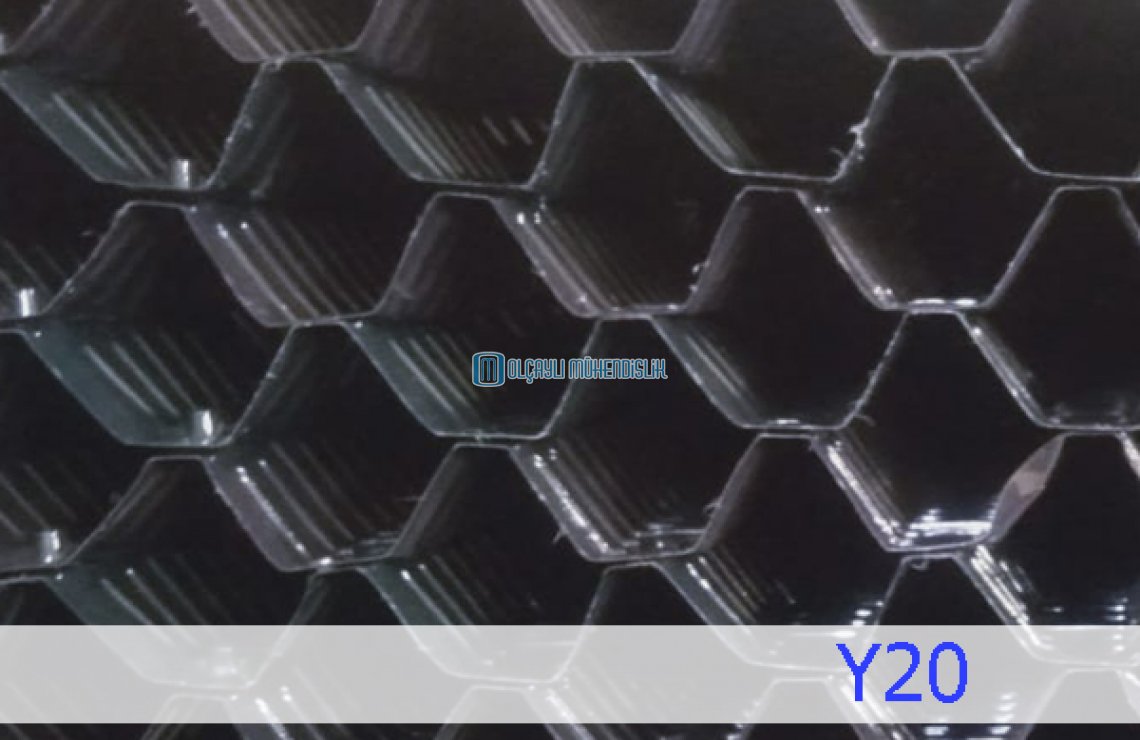

| X19 | Y20 |
LC25 | |
| Malzeme | PVC | PVC | PVC |
| Hatve Genişliği (mm) | 19 |
20 | 25 |
| Kanal Eğimi (°) | 30 |
0/20 | ~10 |
| Malzeme Kalınlığı (μm) | 300 |
300 | 380 |
| Çalışma Sıcaklık Aralığı (C) | -20°C / 55°C | -20°C / 55°C | -20°C / 55°C |
| Standart Blok Ebatları (U x G x Y) (mm) | 3000'e kadar x 300 x 150/300/600 |
3000'e kadar x 300 x 300/600 | 3000'e kadar x 300 x 300/600 |
| Bağlantı Tipi |
Yapıştırma ve PP Tij | Yapıştırma ve PP Tij | Yapıştırma ve PP Tij |
Film dolgu olarak da bilinen film tipi dolgu, ısı değişim sürecinin verimliliğini artırmak için tasarlanmış özel bir soğutma kulesi dolgu malzemesi türüdür. Film dolgu, su ve hava arasındaki temas yüzey alanını en üst düzeye çıkararak verimli ısı transferine olanak sağlaması nedeniyle su soğutma kulelerinde yaygın olarak kullanılmaktadır. Film tipi dolgunun su soğutma kulelerinde nasıl çalıştığı aşağıda açıklanmıştır:
- İnce Bir Su Filmi Oluşumu: Film dolgu ile donatılmış bir soğutma kulesinde, endüstriyel proseslerden veya HVAC sistemlerinden gelen sıcak su, dolgu tabakalarının üstüne eşit olarak dağıtılır. Dolgu, suyun yayılmasını ve ince bir film oluşturmasını sağlayan yakın aralıklı, dikey yüzeylerden oluşur.
- Ters Akım: Su, film dolgunun dikey yüzeylerinden aşağı doğru akarken, kule boyunca yukarı doğru hareket eden bir hava akımıyla karşılaşır. Bu ters akım etkili bir ısı alışverişi sağlar.
- Isı Transferi: Dolgu yüzeylerindeki ince su filmi, kuleden geçen hava için geniş bir temas alanı sağlar. Sıcak sudan gelen ısı, konveksiyon ve buharlaşma yoluyla su filmi üzerinden havaya aktarılır. Isı, suyun bir kısmının buharlaşmasına neden olarak ısı enerjisini emer ve işlem sırasında kalan suyu soğutur.Gizli Buharlaşma Isısı: Suyun buharlaşma süreci ısı enerjisi gerektirir (buharlaşma gizli ısısı).Bu ısının emilmesiyle su, sıvıdan buhara bir faz değişimine uğrar ve bu da kalan sıvı suyu önemli ölçüde soğutur.
- Soğutulmuş Su Toplama: Artık daha düşük bir sıcaklıkta olan soğutulmuş su, soğutma kulesi havuzunun dibinde toplanır ve daha fazla soğutma için endüstriyel prosese veya HVAC sistemine geri devredilir.
- Hava Tahliyesi:Sıcak, nem yüklü hava soğutma kulesinden üst kısımdan çıkar ve atmosfere salınır.
